12um 640x512 Mòdul tèrmic de mida compacta USB
|
Número de model |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Mòdul tèrmic |
||||
|
Sensor d'imatge |
Arrays d'avió focal de Vox no arrebossats |
|||
|
Màxim. Resolució |
640 × 512 |
|||
|
Velocitat de marc |
Ajustable, de 6Hz a 30Hz |
|||
|
Interval de píxels |
12μm |
|||
|
Banda d'ona de resposta |
8μm a 14 μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1.0 |
|||
|
Lent (longitud focal) |
9,1 mm |
15mm |
19 mm |
25mm |
|
F número |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3mrad |
0,8mrad |
0,6mrad |
0,48mrad |
|
Camp de vista (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Distància de focus |
2m |
5m |
7m |
8m |
|
Mesura de la temperatura |
||||
|
Rang de temperatura |
- 20 ° C ~+150 ° C i 100 ° C ~ 550 ° C |
|||
|
Precisió de la temperatura |
MAX (± 2 ° C, ± 2%) a temperatura ambient 25 ° C i temperatura de l'objecte per sobre de 0 ° C |
|||
|
Distància de temperatura (Basat en 0,65 × 0,65 m) |
10m (més lluny) |
15m (més lluny) |
20m (més lluny) |
25m (més lluny) |
|
Regla de la termografia |
3 Tipus de regla de mesura de la temperatura, 21 regles (10 punts, 10 regions i 1 línia) |
|||
|
Sortida de dades |
Dades de temperatura de 16 bits |
|||
|
Visualització d'imatges |
||||
|
Ajust de contrast |
Sí |
|||
|
Ajust de la brillantor |
Sí |
|||
|
Paletes |
15 paletes de color regulables, per defecte blanc calent |
|||
|
Mode FFC (Correcció de camp pla) |
Correcció automàtica, manual, externa |
|||
|
DDE |
Sí |
|||
|
General |
||||
|
Interfície de maquinari |
USB2.0 FPC |
|||
|
Força |
DC 5V ± 5% |
|||
|
Consum d'energia |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
Vibració i xoc |
Vibració: vibració sinusoïdal, 20 m/s ², 3 - eix Xoc: mitja ona sinusoïdal, 30 g/11 ms, 3 - eix 6 - Way |
|||
|

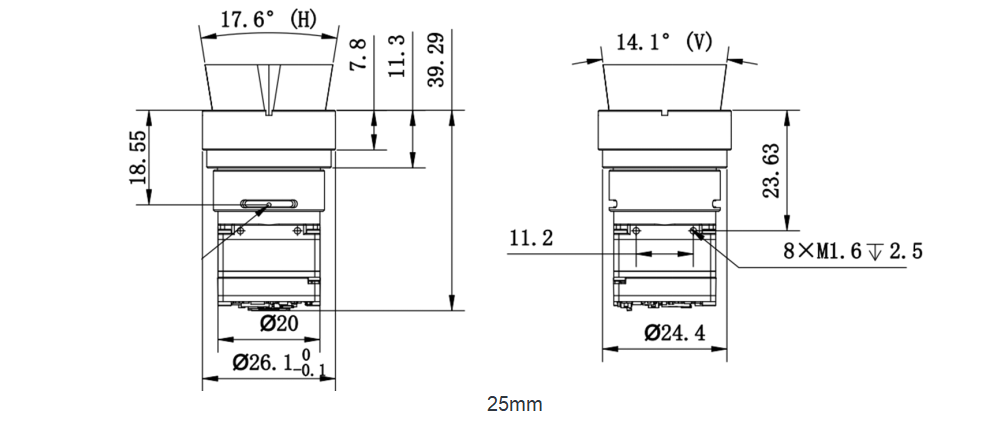

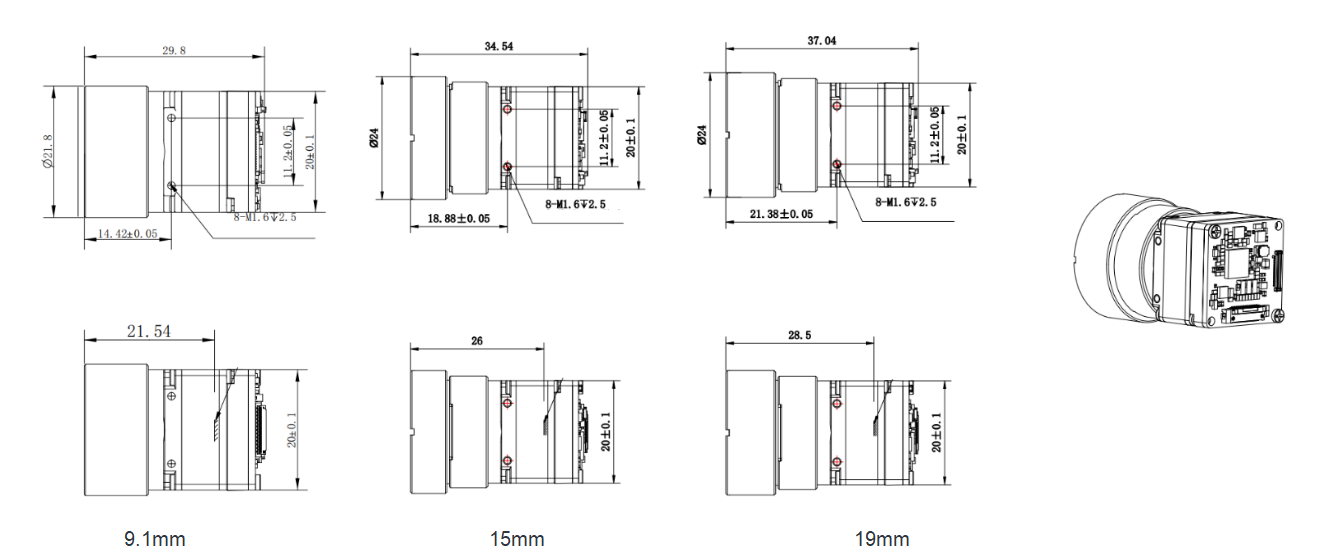

Dimensió (mm) |
29,8*20*20mm |
34,54*20*20mm |
37.04*20*20mm |
39,29*20*20mm |
|
Pes |
≤22g |
≤28g |
≤32g |
≤33g |
|
Temperatura de treball |
- 40 ° C ~ 70 ° C |
|||
