1280x1024/640x512 Mòdul de càmera SWIR de doble sortida digital i digital
Especificació
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensor | Sensor d'imatge | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Píxels efectius | Aproximadament. 1.34MP | Aproximadament. 0,34MP | |
| Mida del píxel | 5 μm | ||
Lent | Longitud d'ona de resposta | 1000 ~ 1700nm | |
| ICR | Suport 2 modes: banda ampla: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Longitud focal | 17mm ~ 510mm, zoom òptic 30x | ||
| Obertura | F2.8 ~ f5.5 | ||
| Camp de vista | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Distància de focus tanca | 1m ~ 10m (ampla ~ tele) | ||
| Velocitat del zoom | Aproximadament. 7S (Optical Wide ~ Tele) | ||
Vídeo | Compressió | H.265/H.264/H.264H/MJPEG | |
| Resolució | 25/30/50/60fps@1280 × 1024 | 25/30/50/60FPS@640 × 512 | |
| Vida de bits de vídeo | 32kbps ~ 16Mbps | ||
| Àudio | AAC / MP2L2 | ||
| Vídeo LVDS | 25/30/50/60FPS@2MP (1920 × 1080) | ||
Xarxa | Magatzem | TF TF (256 GB), FTP, NAS | |
| Protocol de xarxa | Onvif, Http, Https, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Recolzament | ||
| Actualització del firmware (LVDS) | Només podeu actualitzar el firmware a través del port de xarxa | ||
| Esdeveniments generals | Moviment, manipulació, targeta SD, xarxa | ||
| IVS | Tripwire, detecció de tanques creuades, intrusió, objecte abandonat, ràpid de mudança, detecció d’aparcament, estimació de recollida de multitud, objecte que falta, detecció de desnivell. | ||
| Reducció del soroll | 2d/3d | ||
| Mode d’exposició | Manual, Automòbil, prioritat d’obertura, prioritat de l’obturador | ||
| Compensació d’exposició | Recolzament | ||
| Velocitat de l'obturador | 1/1 ~ 1/30000s | ||
| Mode d'enfocament | Auto/Manual/Semi Auto | ||
| Defog electrònic | Recolzament | ||
| Reducció de la fosca de calor | Recolzament | ||
| Flipar | Recolzament | ||
| Eis | Recolzament | ||
| Zoom digital | 16x | ||
| Control extern | Ttl | ||
| Interfície | 4pin port Ethernet, port de sèrie i potència de 6pin, port d'àudio 5pin.30pin LVDS | ||
| Protocol de comunicació | Sony Visca, Pleco D/P | ||
| Condicions de funcionament | - 30 ~+60 ° C/20%~ 80%RH | ||
| Condicions d'emmagatzematge | - 40 ~+70 ° C/20%~ 95%RH | ||
| Alimentació | DC 12V | ||
| Consum d'energia (TBD) | AVG: 6W; Max: 11W | ||

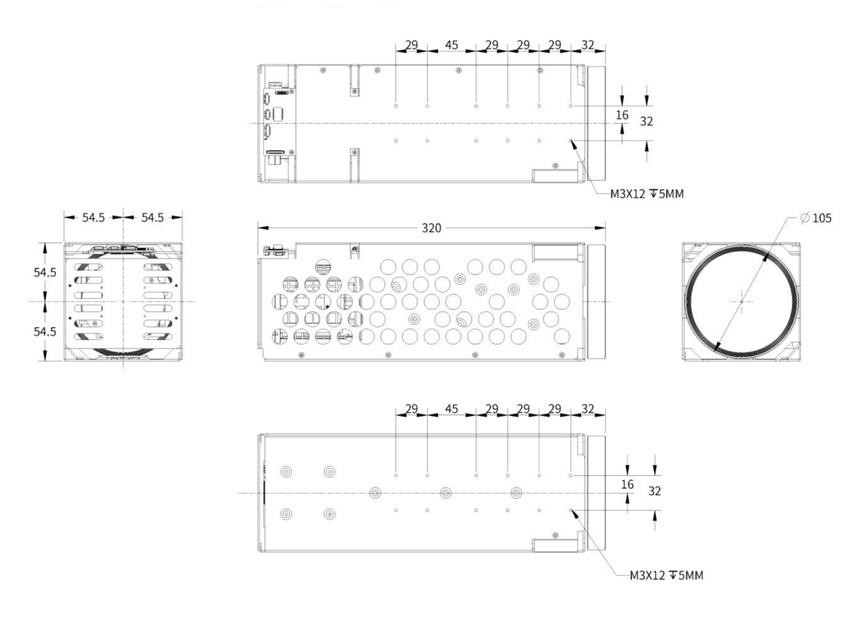

| Dimensions (l*w*h) | Aproximadament. 320mm*109mm*109mm | ||
| Pes | 3.1kg | ||
Interfície de xarxa
| Lletra | Número de pes | Nom del nom | Descripció |
| Interfície Ethernet J2_4pin | 1 | Ethrx - | Port Ethernet adaptatiu, Internet RX - |
| 2 | Ethrx+ | Port Ethernet adaptatiu, Internet RX+ | |
| 3 | Ethtx - | Port Ethernet adaptatiu, Internet TX - | |
| 4 | Ethtx+ | Port Ethernet adaptatiu, Internet TX+ | |
| J3_6pin Power & UART Interfície | 1 | Dc_in | Dc12v |
| 2 | GND | GND | |
| 3 | RXD1 | Nivell TTL 3.3V, protocol Pelco | |
| 4 | Txd1 | Nivell TTL 3.3V, protocol Pelco | |
| 5 | RXD0 | Nivell TTL 3.3V, protocol Visca | |
| 6 | Txd0 | Nivell TTL 3.3V, protocol Visca | |
| Interfície d'àudio j1_5pin | 1 | Àudio_out | Audio Out (Line Out) |
| 2 | GND | GND | |
| 3 | Àudio_in | Audio In (Line in) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Interfície LVDS
| Port | Nombre | Nom del nom | Descripció |
| Interfície J4_30pin LVDS (similar a la interfície digital de Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Sortida DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | Nivell TTL 3.3V, protocol Visca, el mateix a TXD0 al port J3_6pin. Però no es pot connectar al mateix temps. | |
| 19 | Uart1_rx | Nivell TTL 3.3V, protocol Visca, el mateix a RXD0 al port J3_6pin. Però no es pot connectar al mateix temps. | |
| 20 | GND | GND | |
| 21 | TXOUT0 - | ||
| 22 | Txout0+ | ||
| 23 | TXOUT1 - | ||
| 24 | Txout1+ | ||
| 25 | TXOUT2 - | ||
| 26 | Txout2+ | ||
| 27 | TXOUTCLK - | ||
| 28 | Txoutclk+ | ||
| 29 | TXOUT3 - | ||
| 30 | Txout3+ |
