12μm 640 × 512 USB (CVBS/Type - C/MIPI Opcional) Mida compacta Tempera Mòdul tèrmic

Número de model

SG - DTM06U (C, M) 2 - X

Sg - dtm06u (c, m) 2 - tx

SG - DTM03U (C, M) 2 - X

Sg - dtm03u (c, m) 2 - tx

SG - DTM02U (C) 2 - X

SG - DTM02U (C) 2 - TX

Mòdul tèrmic

Sensor d'imatge

Microbolòmetre Vox no arrebossat

Interval de píxels

12μm

Banda d'ona de resposta

8μm a 14 μm

Màxim. Resolució

640 × 512

384 × 228

256 × 192

Velocitat de fotograma (FPS)

50

25

50

25

50

25

Lent (longitud focal)

9.1/13/19/20 mm

9,1/13mm

4/7/10mm

F número

F1.0/ F1.0/ F1.1/ F1.2

F1.0

F1.0

Camp de vista (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Mesura de la temperatura

N/a

Recolzament

N/a

Recolzament

N/a

Recolzament

Mesura de la temperatura

Rang de temperatura

Mode LT: - 20 ° C ~+150 ° C; Mode HT: 0 ° C ~+550 ° C

Error de mesurament

MAX (± 2 ° C, ± 2%); Tempera de funcionament: - 20 ° C ~+50 ° C

Visualització d'imatges

Ajust de la imatge

Brillantor, contrast, nitidesa

Millora del detall

Recolzament

Guany

Auto/Manual

Reducció del soroll

2d/3d

Flipar

Recolzament

Mirall

Recolzament

Pseudo - color

18 paletes de color regulables

Creu creua

Mostrar/desaparèixer/amagar

Processament d'imatges

Correcció de Nuc, filtre de soroll digital, DDE

Vídeo

Sortida de vídeo

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Interfície d’expansió

USB/MIPI/CVBS/Tipus - C

USB/CVBS/Tipus - C

Comunicació en sèrie

Port de sèrie UART

General

Força

DC 4.5 ～ 5.5V; CVBS: DC 4.5–20V

Consum d'energia

≤0.7w@25Imc

≤0.7w@25Imc

≤0.55W@25Imc

Temperatura de treball

- 40 ° C ~ 70 ° C

Temperatura d'emmagatzematge

- 40 ° C ~ 80 ° C

Humitat de treball

≤95% rh (no - condensació)

Sobresaltar

6,06g aleatoris, 3 - eix, vibració de l’ona sinusoïdal

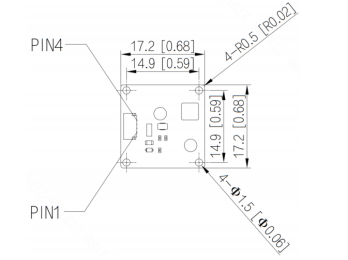

Dimensió

17,3 mm*17,3 mm*10,8 mm (sense placa de cua de l'anell espaciador)

Pes

5G (sense placa de cua de l'anell espaciador)
